2022-05-03
眾所周知，光伏電纜是比較常用在家庭和光伏串線，這是因為家庭和太陽能電池板產生的電能基本是直流電流，有兩種流行的直流電纜類型：模塊化直流電纜和串直流電纜；這兩種光伏電纜都可以與您的太陽能光伏電池板集成，您只需要一個小型連接器即可互連不同的直流電纜。下面我們將解釋如何使用可從任何五金店購買的連接器連接4平方光伏電纜。

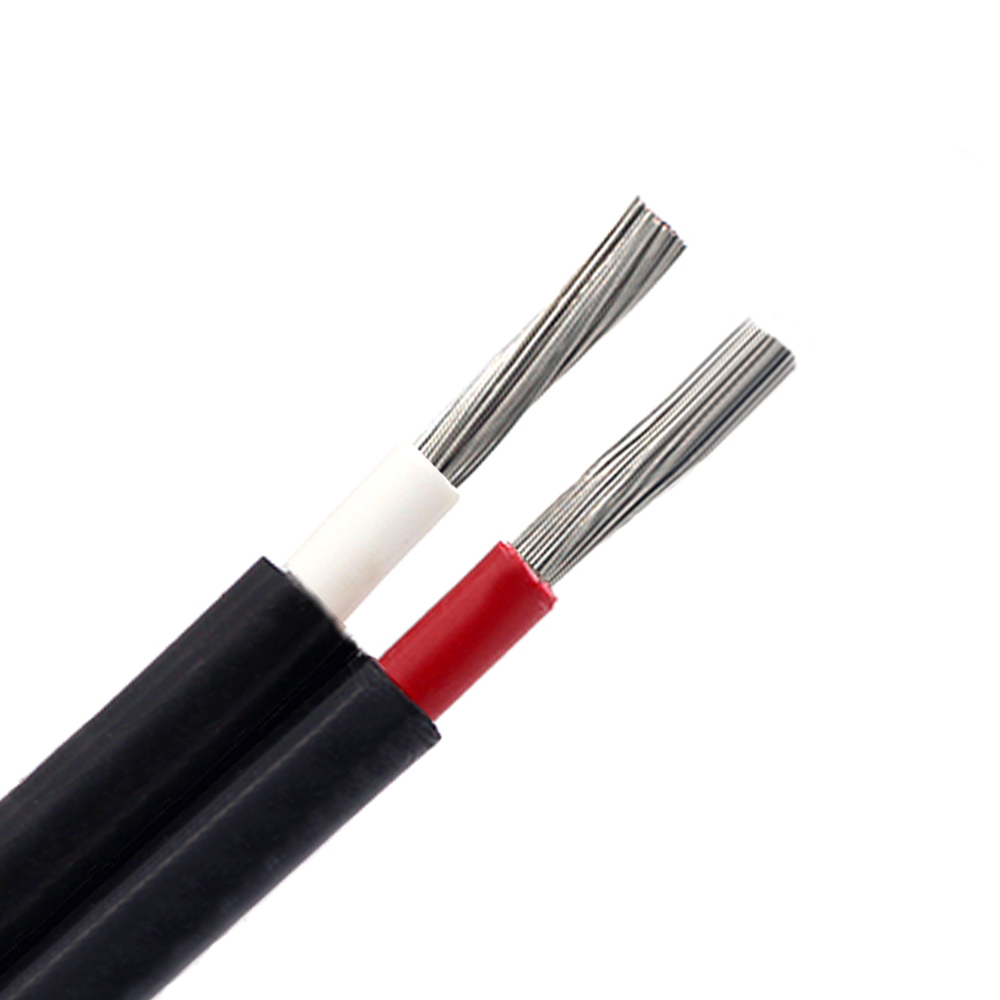

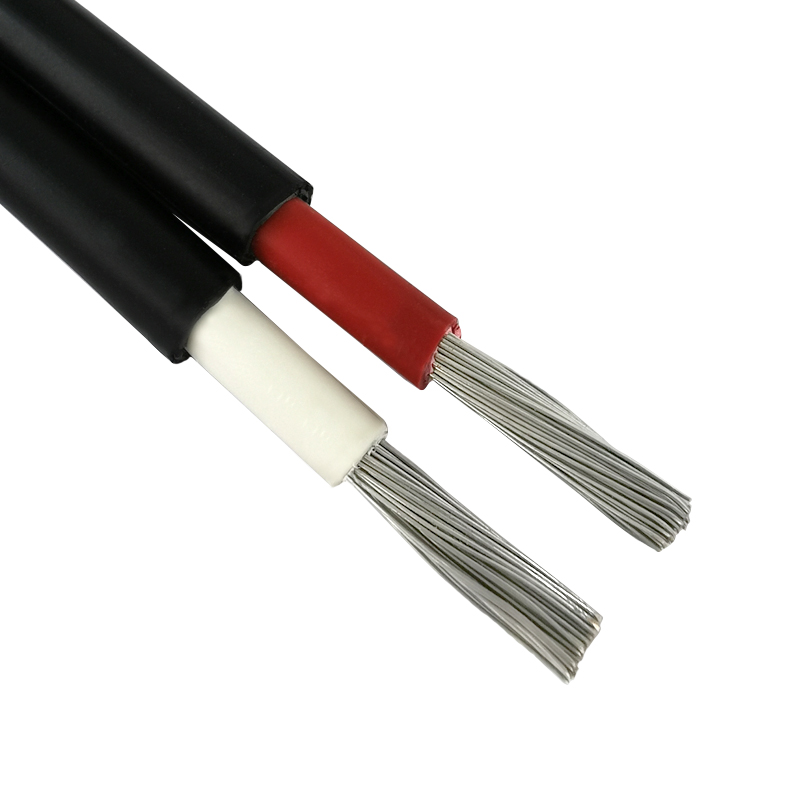

為了連接光伏電纜，您需要2個基本工具：4平方光伏電纜和太陽能光伏連接器MC4。
光伏電線需要連接器才能在正確的位置連接它們，目前市面上比較流行的4平方光伏電線連接器類型是 MC4連接器。
該連接器用于大多數較新的太陽能電池板，它為光伏電纜提供防水/防塵保護。MC4連接器在一般的五金店都有賣，基本都會適合與4mm光伏電纜和6mm光伏電纜的使用。如果您的太陽能電池板，并已經配置有MC4連接器，那就不必另外訂購了。
大多數光伏系統的最大問題是我們希望將連接在屋頂上的面板的電力輸送到房子的另一個位置。做到這一點的唯一方法是購買直徑范圍（通常為 10-30 英尺）的預切割引線，但更好的方法是購買所需的光伏電纜長度并將其與MC4連接器連接。
與任何其他光伏電纜一樣，MC4也有公接頭和母接頭。還需要一把工具，例如4mm光伏電纜、公/母MC4連接器、剝線鉗、電線壓接器以及大約5-10分鐘的時間來完成工作。
MC4連接器是光伏組件的重要配件，因為它將光伏電纜連接到太陽能電池板。您首先需要在金屬上放置一個標記，以表明您希望連接器進入現有連接器的距離，如果光伏電纜延伸超過該標記，您可能無法將所有MC4連接器連接在一起。
您需要一個用于壓接的壓接工具，我們推薦使用 MC4 4mm壓接連接器，因為它可以為您提供牢固的連接，并在您壓接時將光伏電纜固定在一起。大多數壓接工具只需40元即可。這是設置過程中比較簡單的部分。
首先將螺母穿過金屬壓接件，然后確保塑料外殼內部有一個止回夾。如果您沒有先將螺母放在光伏電纜上，您將無法取下塑料外殼。
假設您已正確壓接4mm光伏電纜，一旦您將其推入連接器，您應該會聽到“咔嗒”聲，這表明您已將其安全固定。在這個階段，您需要將光伏電纜鎖定在塑料外殼中。
您會注意到密封墊圈（通常由橡膠制成）與光伏電纜末端齊平。一旦將螺母擰入塑料外殼，這將為4mm光伏電纜提供牢固的抓握。務必將其擰緊，以防連接器可能會繞光伏電纜旋轉并損壞連接。這樣就完成了公連接器的連接。
拿起光伏電纜并在其上稍微彎曲，以確保壓接內的表面接觸更好。您必須剝去少量的光伏電纜絕緣層，以便露出光伏電線以進行壓接。壓接母連接器的方式與您在第二步中壓接公連接器的方式相同。
在這個階段，您只需插入光伏電纜。您需要做的就是將螺母穿過光伏電纜并再次檢查橡膠墊圈。然后，您需要將壓接光伏電纜推入母外殼。您也應該在這里聽到“咔噠”聲，這就是您知道您已將其鎖定到位的方式。
連接過程的最終狀態是測試連通性。我們建議您在將MC4連接器連接到主太陽能電池板或充電控制之前專門測試它們，以驗證一切是否正常工作。如果連接正常，那么您將通過這種方式驗證您將在未來幾年內擁有穩定的連接。
如果要使用交流連接電纜進行連接，則需要使用保護設備將逆變器連接到電網。如果太陽能逆變器是三相逆變器，則大多數此類低壓連接都是使用五芯交流電纜進行的。
五芯交流電纜有3根電線，用于 3 個不同的相位：正極、負極和中性線。如果您有一個帶有單相逆變器的太陽能系統，您將需要3根電纜來連接它：火線、地線和中性線。不同的國家可能有自己關于太陽能連接的規定。
好啦，以上就是關于“如何將4mm光伏電纜和MC4連接，快速鏈接光伏連接器MC4基本操作指南”的介紹了，希望能幫助到大家！建議繼續關注建圳達電纜，了解更多資訊。
